"Corona-Projekt" Nr.1 - Transplantation eines Zeiss Pantar 45mm f2.8 aus einer Zeiss Ikon Contaflex

"Corona Project" No.1 - Transplantation of a Zeiss Pantar 45mm f2.8 from a Zeiss Ikon Contaflex

 22.04.2020

Ja, die schlimme Corona-Zeit hat manchmal auch ihr Gutes.  Man kommt dazu, schon lange geplante Projekte endlich umzusetzen.

 Bei mir war dies die Transplantation der Objektive aus 3 defekten Sucherkameras der 50er und 60er- Jahre.

Interessant an diesen Objektiven sind ihre speziellen Abbildungseigenschaften.

Den Anfang machte für mich das Zeiss Pantar 45mm f2.8 aus einer defekten Zeiss Ikon Contaflex.

 Dazu musste ich das Objektiv aus der Kamera ausbauen und es anschließend mit dem Linsenschlüssel öffnen, um den im Objektiv verbauten Verschluss zu entfernen.

 Anschließend habe ich das Objektiv mit 2-Komponenten-Kleber mit einem 15-26mm-M42-Helicoid „verheiratet“, um eine Fokussierung von unendlich bis weit in den Nahbereich zu ermöglichen (nun liegt die Nahgrenze bei ca. 30cm!). An den M42-Helicoid habe ich eine M42-Sony E-Mount-Anschlussplatte angebracht, um sie mit meinen Sony-Kameras benutzen zu können, hier wäre aber auch z.B. eine Fuji-Anschlußplatte möglich.

Dass es sich gelohnt hat, sieht man an den folgenden Bildern:





04/22/2020

Yes, the bad Corona period sometimes has its good side. You get to finally implement projects that have been planned for a long time.

 For me, this was the transplantation of the lenses from 3 defective viewfinder cameras from the 50s and 60s.

What is interesting about these lenses is their special imaging properties.

The Zeiss Pantar 45mm f2.8 made a start for me from a defective Zeiss Ikon Contaflex.

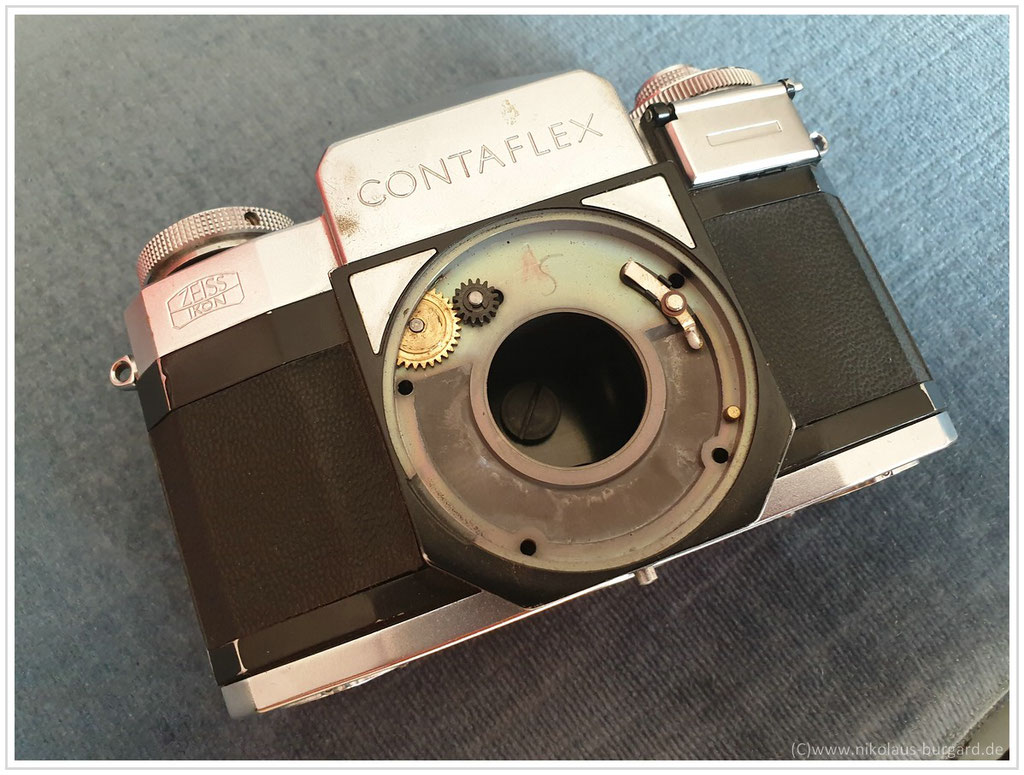

 To do this, I had to remove the lens from the camera and then open it with the lens wrench to remove the shutter built into the lens.

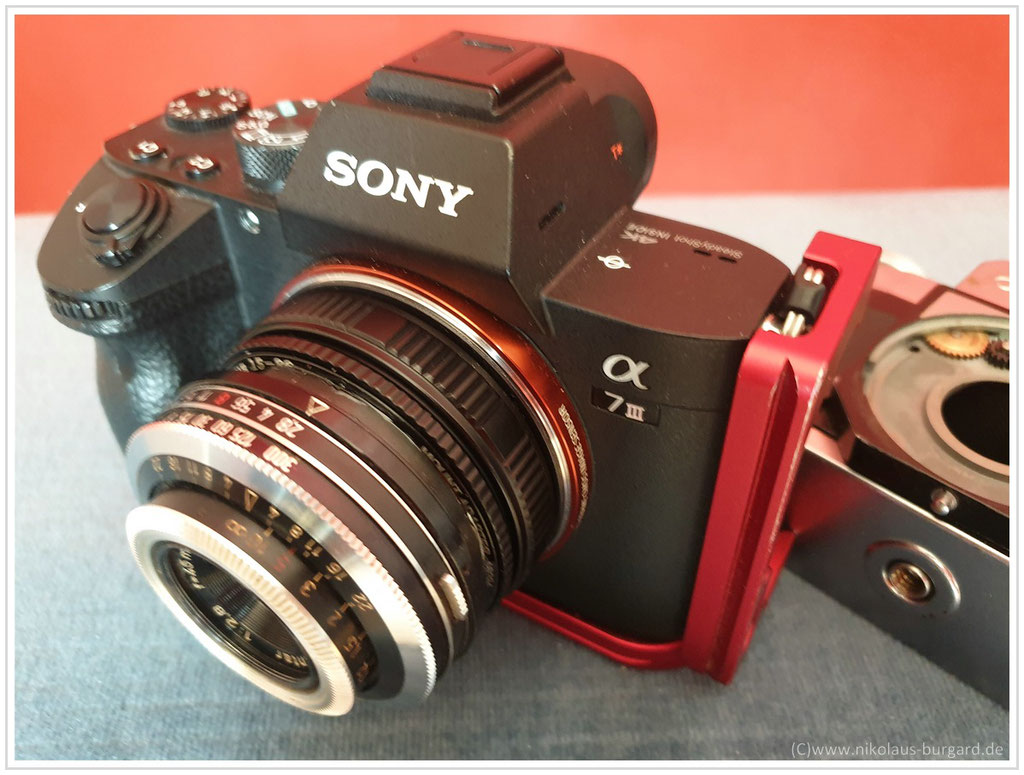

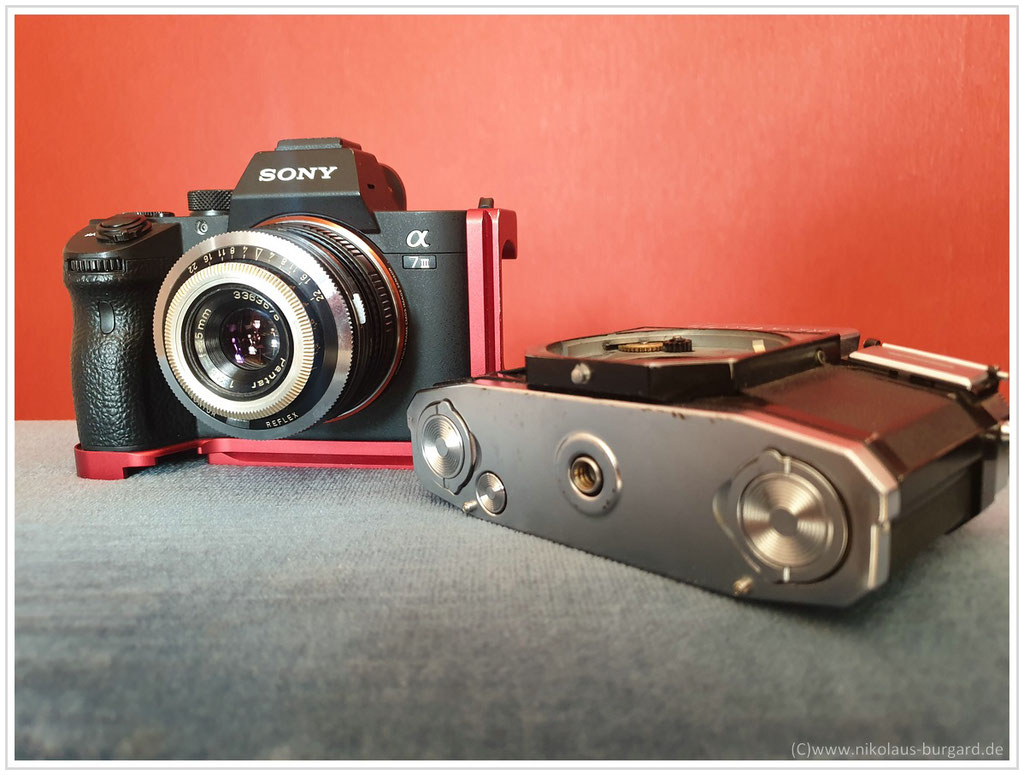

 I then “married” the lens to a 15-26mm M42 helicoid using 2-component glue to allow focusing from infinity to far into the close-up range (now the close-up limit is around 30cm!). I attached an M42 Sony E-mount connection plate to the M42 Helicoid to be able to use it with my Sony cameras, but a Fuji connection plate, for example, would also be possible here.

The following pictures show that it was worth it:
