Wie kann man die Objektive der Kowa SER/Set-R an modernen Systemkameras nutzbar machen? / How to use the Kowa SER/Set-R lenses on modern system cameras?

Deutsche Textversion /

English Translation (sorry for errors, no native english speaker)





Die Kameras der Kowa SER/Set-R-Reihe stellen eine Besonderheit unter den Spiegelreflexkameras der 1960er und 1970er dar.

Sie sind die meines Wissens nach letzten Kleinbild-SLRs mit einem Zentralverschluß (Leaf-Shutter-Design).

Aufgrund dieser Besonderheit und der daraus resultierenden Konstruktions- und Zuverlässigkeitsprobleme existiert heute kaum noch ein funktionierendes Exemplar dieser Kameras.

So kann man ohne "schlechtes Gewissen" eine dieser zwar schön anzusehenden, aber nicht mehr nutzbaren Kameras als "Organspender" für die Adaption der Objektive benutzen.

Denn das lohnt sich absolut, und so werden wenigstens die Objektive in die digitale Zeit gerettet.



Für den Bau eines Adapters für digitale Systemkameras (hier am Beispiel der Sony Alpha bzw. Nex) braucht man also eine defekt Kowa-Kamera.

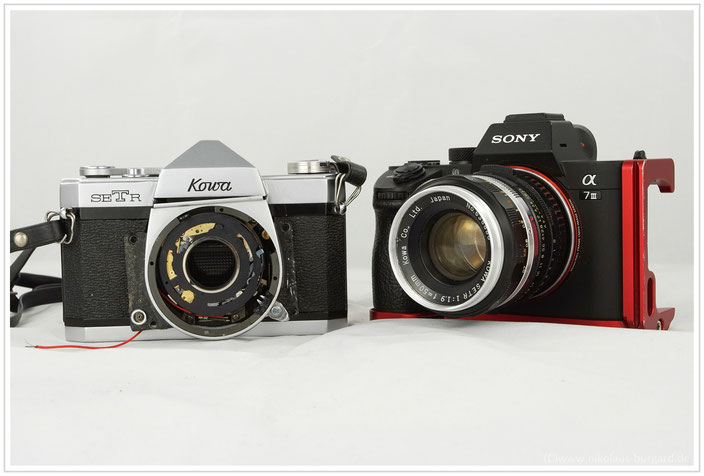

Hier ein kleines "Vorher-Nachher"-Bild:





The cameras in the Kowa SER/Set-R series represent a special feature among the SLR cameras of the 1960s and 1970s.

As far as I know, they are the last 35mm SLRs with a central shutter (leaf shutter design).

Due to this peculiarity and the resulting design and reliability problems, there are hardly any functioning examples of these cameras left today.

So you can use one of these cameras, which are nice to look at but are no longer usable, as an “organ donor” for adapting the lenses without having a “guilty conscience”.

Because it's absolutely worth it, and at least the lenses will be saved for the digital age.



To build an adapter for digital system cameras (here using the Sony Alpha or Nex as an example) you need a defective Kowa camera.



Here's a little "before and after" picture:







Bei der Adaption habe ich folgenden Weg beschritten:



Nach dem Ausbau der Blendensteuerung aus der Kamera (ohne diese kann man die Blende der Objektive nicht verstellen) muss man einen Weg zur Anpassung des Auflagemaßes an die Sony-Kameras finden.

Ich habe mich hierbei dafür entschieden, gleich eine Erweiterung der Naheinstellgrenzen der Objektive mittels eines weiteren Helicoids einzubauen.

So besteht mein "Adapter" aus folgenden Komponenten:





When adapting, I followed the following path:



After removing the aperture control from the camera (without it you cannot adjust the aperture of the lenses) you have to find a way to adapt it with the correct flange focus to the Sony cameras.

I decided to extend the close focusing limits of the lenses using another helicoid.

So my "adapter" consists of the following components:







Im Bild von links nach rechts:



- Die ausgebaute Blendensteuerung aus der Kowa-Kamera



- ein 58-62mm Step-Up-Ring (in diesen habe ich die Blendensteuerung aus der Kowa-Kamera mit    2-Komponentenkleber verklebt)



- Einen 12-17mm M42-Helicoid, ebenfalls mit dem Step-Up-Ring mit 2-Komponentenkleber verklebt



- 2 dünne Distanzscheibchen eingelegt auf das M42-Gewinde (hier ist eine mögliche "Stellschraube" für den genauen Unendlich-Anschlag)



- Zum Anschluß an die Sony-Kameras ein Slim M42-Sony E-Mount Adapter (hier kann man auch einen passenden Fuji oder MFT-Slim Adapter nehmen)





In the picture from left to right:



- The removed aperture control from the Kowa camera



- a 58-62mm step-up ring (I glued the aperture control from the Kowa camera into this with 2-component glue)



- A 12-17mm M42 helicoid , also glued to the step-up ring with 2-component adhesive



- 2 thin spacers inserted into the M42 thread (here is a possible "adjusting screw" for the exact infinity stop)



- For connecting to the Sony cameras, a Slim M42-Sony E-Mount adapter (you can also use a suitable Fuji or MFT-Slim adapter)





Wie bei den Bauteilen bereits beschrieben, kann man sich mittels der dünnen Distanzscheibchen möglichst genau an unendlich herantasten. Bei mir passt es mit den 2 Scheibchen, um genau auf unendlich zu kommen bei Offenblende mit dem Normalobjektiv.

Mittels des zusätzlichen Helicoids kommt man nun aber viel näher ans Motiv heran. Statt der 70cm-Naheinstellgrenze beim Normalobjektiv sind es nun ca. 30cm, was deutlich praxisorientierter ist.

Beim 135mm-Objektiv sind es statt 1,7m nun ca. 1,1-1,2m.



So sieht das 135mm-Objektiv nun mit Adapter und an der Kamera aus:



As already described with the components, you can approach infinity as accurately as possible using the thin spacers. For me it works with the 2 discs to get exactly to infinity when the aperture is open with the normal lens.

With the additional helicoid you can now get much closer to the subject. Instead of the 70cm closest focusing limit of the normal lens, it is now approx. 30cm, which is much more practical.

With the 135mm lens it is now approx. 1.1-1.2m instead of 1.7m.



This is what the 135mm lens now looks like with the adapter and on the camera:





Kommentar schreiben

Kommentare: 1
  • #1

    Francisco Alcides Valenzuela (Samstag, 05 November 2022 21:47)

    Thank you for the great information! I just purchased an exact copy, 135mm f4 Kowa SER. I was going to make a mount using the camera, but someone had already bought it. But it turns out that a Canon FD mount actually fits the Kowa lens mount pretty well. I used a set of FD extension tubes and FD to EOS-M adapter and I able to use the lens with my Canon M50.
